詳細介紹
1、機床精度高，主軸采用哈爾濱軸承BEARING高精密度雙滾珠軸承支承，噪音低，精度高，穩定性好。
2、可車削各種回轉表面，如圓柱面、圓錐面、特形面等，并能進行切槽、車螺紋、鏜、鉸加工，效率高，適用性強。
3、床身導軌經超音頻淬火后精磨，硬度高，剛性好。
4、滾珠絲桿采用整體內循環絲桿，配對角接觸球軸承支承并預緊。導軌、絲桿等采用集中自動潤滑，具有運動靈活、減少熱變形、精度穩定的特點。6150高精度臥式數控車床生產直銷
5、電動四工位刀架采用精密齒盤定位，重復定位精度高。
6、尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒內孔錐度，有效的保護了尾座部件。6150高精度臥式數控車床生產直銷
7、數控系統采用GSK928TE，凱恩帝KNDITB-II，仁和100T，華中世紀星18A等國內*產品，可選用混合式步進電機驅動或交流伺服電機驅動，也可根據用戶要求選配其它系統，如：GT-88TA，KND1000T，GSK980TD等。
8、易于操作，特別適用于復雜零件或?qū)容^高的大批量零件的加工.也是數控教學

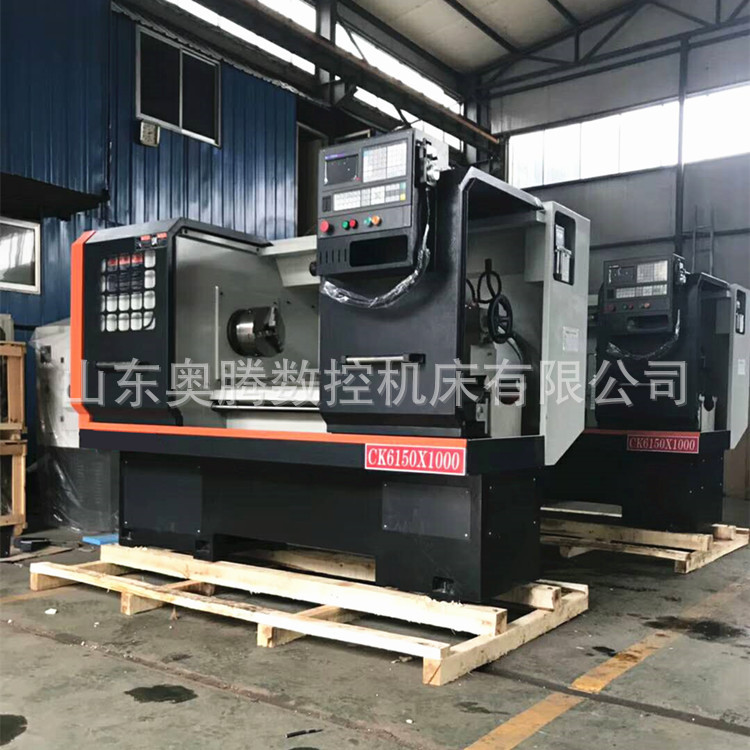

數控CK6150/1000數控車床技術參數 | |||
序號 |
| 單位 | CK6150/1000 參 數 |
1 | 床身大回轉直徑 | mm | Φ500 |
2 | 大切削直徑 | mm | Φ500 |
3 | 大加工長度 | mm | 1000 |
4 | X/Z軸大行程 | mm | 300/1000 |
5 | X/Z 軸小位移單位 | mm | 0.001 |
6 | 主軸通孔直徑 | mm | Ф82 |
7 | 主軸內孔錐度 |
| M5 |
8 | 主軸級數 |
| 檔內機械變速 |
9 | 主軸極限轉速 | rpm | 20-1600 |
10 | 工件夾緊方式 | mm | 手動 |
11 | 主電機功率 | kW | 7.5 |
13 | X/Z軸 | N.m | 5/7.5N.M |
14 | X/Z軸快移速度 | m/min | 6/10 |
15 | 刀桿尺寸 | mm | 25×25 |
16 | 刀架重復定位精度 | mm | ≤0.004 |
17 | 尾座型式 |
| 手動 |
18 | 尾座套筒直徑 | mm | Φ65 |
19 | 尾座套筒行程 | mm | 150 |
20 | 尾座*錐孔 |
| 莫氏4# |
21 | 機床外型尺寸（長×寬×高） | mm | 2800mm×1380mm×1640mm |
22 | 電力需求（功率/電流) | kW/A | 9kW/20A |
一、主要配置清單
名稱 | 規格型號 | 數量 | 品牌 | 產地 |
控制系統 | 廣數980TB3（選配） | 1套 | 廣數 | 廣州 |
主軸 |
| 1套 |
| 國產 |
絲杠軸承 |
|
| 新哈 | 國產 |
電動刀架 |
| 1套 | 常州 | 國產 |
主軸電機 | 變頻主電機（7.5KW） | 1套 |
| 國產 |
滾珠絲杠 |
| 1套 | 啟間 | 國產 |
自動潤滑裝置 |
| 1套 |
| 國產 |
