VK1611小型數控龍門銑床結構特點:

1、龍門式結構為封閉式門型結構,而床身式結構為"C"型敞開式結構,顧名思義封閉式結構一定比敞開式結構更為穩定,高強度HT300優質鑄鐵,并經時效處理設計結構合理,鑄造及加工工藝性好,具有高的剛度,良好的抗撓性和優良的精度穩定性。

2、超短喉深,龍門式結構解決了床身式結構為薄弱的環節—喉深問題,輕小龍門的喉深比床身式立加縮短了50%,其機床剛性可提高2倍。

3、龍門結構為薄弱的滑枕部位,在經過大量的使用驗證后,為其增加了一組線軌,使得四線軌結構的剛性大為加強,基本克服了滑枕剛性不足的問題,使整機剛性較床身式加工中心成倍提高。

4、采用中國臺灣高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達8000rpm;

5、主軸采用中心吹氣結構,在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔,保證*夾持的精度;

6、X、Y、Z三個方向?qū)к?、絲杠都采用密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;

7、機床外防護采用全封閉結構設計,安全可靠;

8、采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;

9、Z:1.5的工作臺長寬比,更適合于模具、模架類工件的加工。

10、CNC控制系統標配:凱恩帝1000mc 可選配;(三菱、發那科、西門子、新代)系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能,配有RS232標準通訊接口,能實現DNC加工、

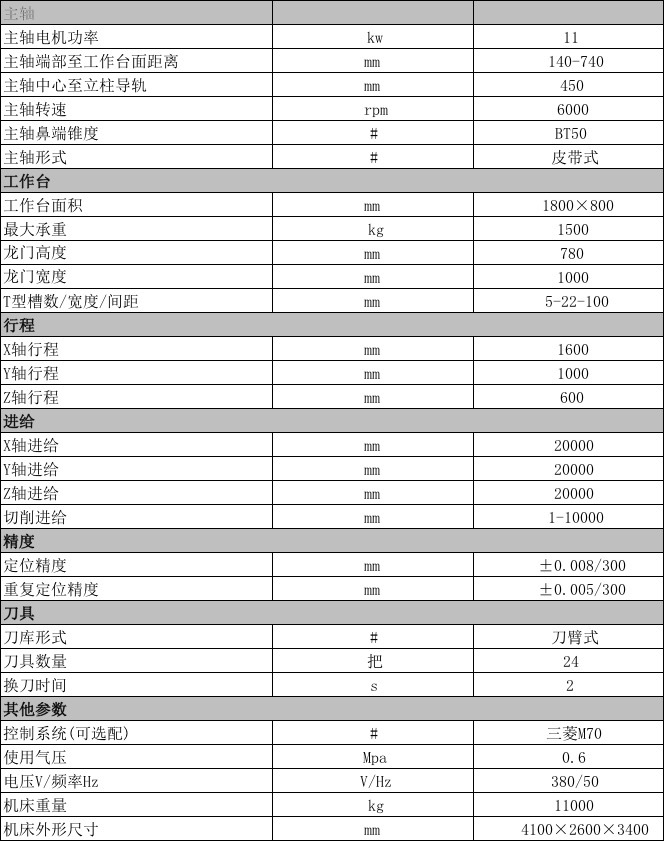

VK1611小型數控龍門銑床參數：

配置
