TC-510/TC-710鉆攻中心產品介紹：
快速、占地小、操作簡易的CNC加工中心。
針對鉆孔、攻牙、系削等的加工制程，速度快，生產效率高，降低成本的要求，生產效率高，降低成本的要求。
中國臺灣力勁數控高速鉆攻中心直聯主軸應用范圍
汽車零部件：離合器外殼、引擎外殼、氣缸蓋、機油泵、水泵；
3C電子產品：手提電腦外殼、手機外殼、硬盤外殼。
三軸行程
X軸行程：510/710
Y軸行程：410/410
Z軸行程：350（180-530）
中國臺灣力勁數控高速鉆攻中心直聯主軸主要性能特點
• 刀塔式刀庫：快速、穩定及可靠的刀庫；
• 加工冷卻系統：可提高加工效率及有效降低加工溫度，*沖屑。主軸加工水冷卻裝置：左右各2路，共4路。主軸吹氣冷卻裝置：左右各1路，共2路；
• 側沖水系統：可輕易將加工屑沖刷帶出機臺至集屑箱。加工水側沖水裝置：左右各6路，共有12路；
• 水 箱：采機后式設計不占空間，容易整理工廠生產線，規劃方便；
• 排屑槽：采用自然重力傾斜式兩邊軌道設計可節省電源及方便維修，配合側沖，可輕易將加工屑帶出機外；
• 三色燈：可容易管理控制機臺使用狀態；
• 側沖水系統：采用自然重力傾斜式兩邊軌道設計可節省電源及維修配合測沖，可輕易將加工屑帶出機外；
• 潤滑系統：采用高規格，潤滑泵+容積式分配器可保證定時定量，更是定壓，將油送至每一個潤滑點，若又異常會有警報通知。
| TC510/710加工范圍參數表 | |||
| 項目 | 單位 | TC-510 | TC-710 |
| X軸行程 | mm | 510 | 710 |
| Y軸行程 | mm | 410 | 410 |
| Z軸行程 | mm | 350（180-530） | 350（180-530） |
| 工作臺 | |||
| 工作臺尺寸 | mm | 650×420 | 850×420 |
| 工作臺荷重 | kg | 250 | 250 |
| 主軸轉速 | rpm | 直結式10-12000 | |
| 攻牙時主軸高速度 | rmp | 6000 | |
| 主軸馬達（30分鐘/連續） | KW | 5.5/3.7 | 5.5/3.7 |
| 快速位移（x/y/z） | m/min | 48/48/48 | |
| *刀柄類型 | MAS，BT-30 | ||
| 拉扯螺柱類型 | MAS，P30T-1 | ||
| *數量 | set | 14 | |
| 大刀長 | mm | 200 | |
| 大刀直徑 | mm | φ125 | |
| *重量 | kg | 3（刀庫總重量：28） | |
| 換刀型式 | 刀塔式 | ||
| 換刀時間 | sec | T-T:1.7/C-C:3.0 | |
| 主軸馬達（30分鐘/連續） | kw | 5.5/3.7 | 5.5/3.7 |
| 伺服馬達 | kw | 1.5(X.Y) 3.0(Z) | |
| 電機功率 | V | 380 | |
| 大電機功率 | kVA | ||
| 工作壓力 | Mpa | 0.45-0.6 | |
| 氣壓源 | kg/c㎡ | 6 | |
| 高度 | mm | 2400 | 2400 |
| 占地面積 | mm | 1686×2500 | 2176×2500 |
| 凈重 | kg | 2550 | 2750 |
| 裝箱重量 | kg | 3050 | 3250 |
| 定位精度 | mm | 0.005/300 | |
| 重復精度 | mm | ±0.003 | |
| *我司保留權力作出任何技術數據修改而不另行通知。 | |||

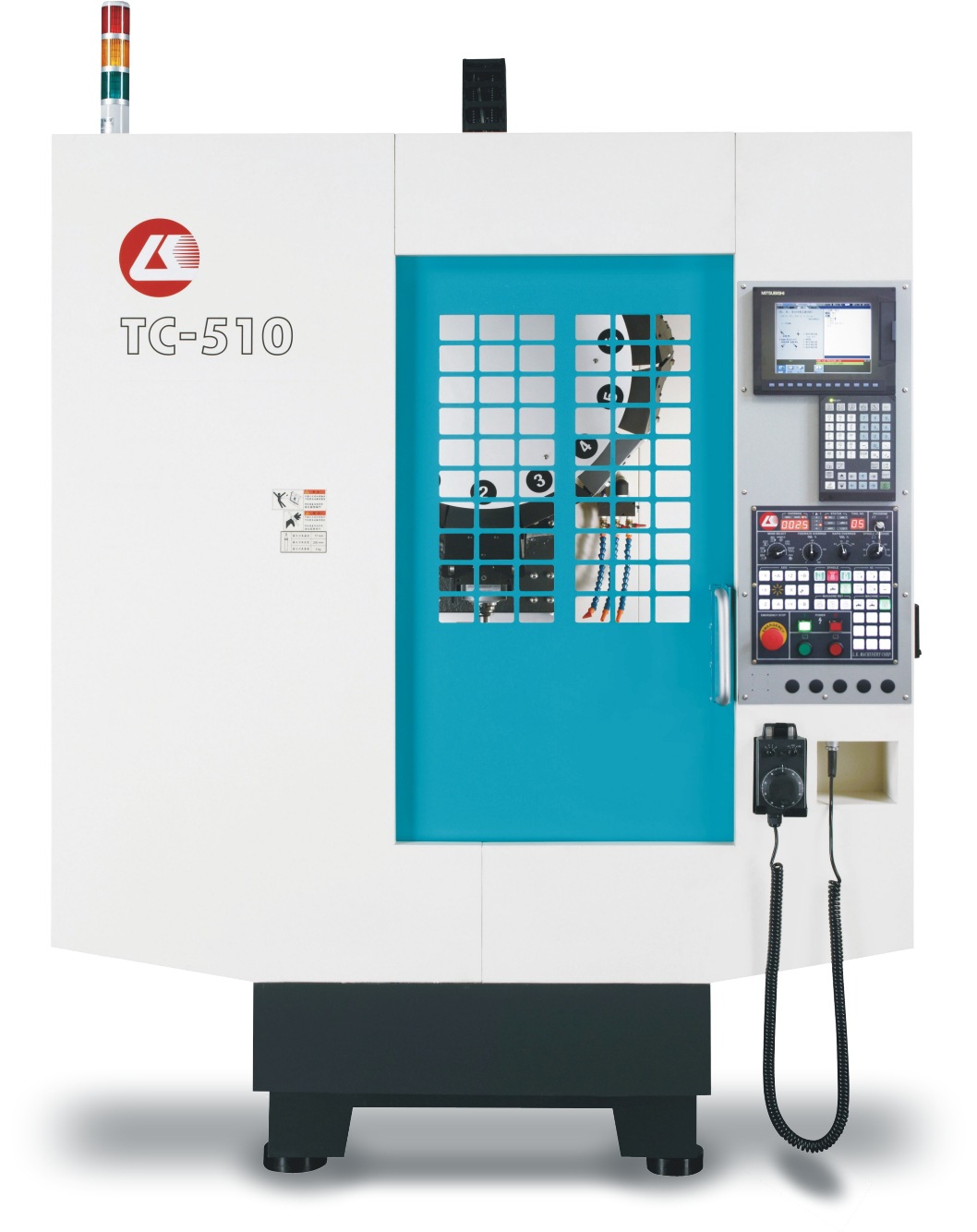

510和710外觀圖相似
