產品性能特點：

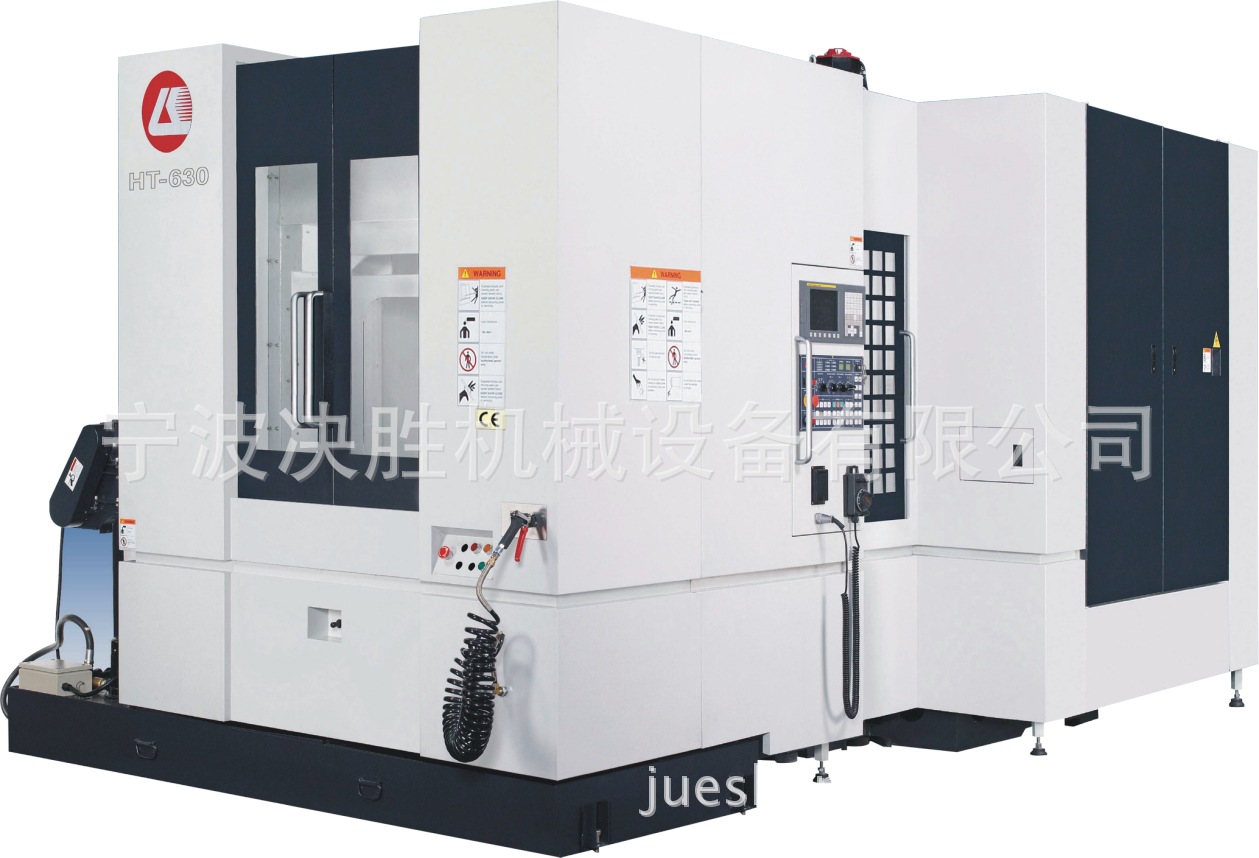

HT-630/800臥式數控加工中心

三軸行程

  X軸行程：1050/1400
  Y軸行程：900/1200
  Z軸行程：1000/1000

精密高速直CNC數控聯主軸臥式加工中心銑床主要性能

•BOX IN BOX結構具有力流線傳導之特性，對于抑制振動及提升剛性具有優異表現；


•滾珠螺桿采用重心驅動方式，搭配螺桿預拉，可將變形降到低，保證精度的維持，中空滾珠螺桿加油冷（選項）；


•三軸快送速度40/40/40M/min，加速度為0.4G/0.48G/0.4G；


•可廣泛運用于復雜精密零件及精密航太零件之加工。

 標準配置
  *直結式8000rpm           *刀臂式60刀
  *BT-50                        *MAS P50-1
  *主軸換刀吹氣裝置          *側沖水系統
  *MPG手輪                     *全罩式鈑金
  *日光燈                        *三色指示燈
  *水平調整螺絲與墊塊       *工具箱
  *熱交換器                     *一年零件保固

選配
  *直結式10000rpm         *主軸中心出水
  *主軸油冷                     *鐵屑輸送機
  **量測系統               *油水分離機
  *天井噴水系統               *工件吹氣

  *光學尺（X）軸             *光學尺（Y）軸

  *光學尺（Z）軸

精密高速直CNC數控聯主軸臥式加工中心銑床主要參數

   規格/機型　　　　　　　　    單位　　　　    HT-630　　   　HT-800
三軸行程
X軸行程　　　　　　　　　　　mm　　　　　　1050　　　  　　1400
Y軸行程　　　　　　　　　　　mm　　　　　　　900　　　  　　1200
Z軸行程　　　　　　　　　　　mm　　　　　　1000　　　  　　1000
主軸鼻端至工作臺面mm　　　　                    155-1155　   　245-1245
主軸
主軸轉數　　　　　　　　　　 rpm　　　　　　　   直結式8,000
主軸端孔斜度　　　　　　        BT　　　　　　　　　　　BT-50
主軸馬力（30分/連續）KW　　　　　　　　                  22/26
工作臺
工作臺尺寸　　　　　　　　    mm　　　　　   630*630　       800*800
工作臺交換時間/方式sec　　                               18（旋轉Y軸180o）
工作臺螺孔　　　　　　　　    mm　　   24-M16*P2*125　   24-M16*P2*160
工作臺大荷重　　　　          kgs　　　　　     1200　　　　　　2000
進給
快速位移（X/Y/Z)　　           m/min　　　　　　　   40/40/40
切削位移速度　　　　　　      m/min　　　　　　　  1-10m/min
X/Y/Z軸伺服馬達　　　           KW　　　　　　　　　　7*2/6/6
刀庫
換刀型式　　　　　　　　　　　　　　　　　　　　　　   刀臂式
*數量　　　　　　　　　　   set　　　　　　　　　　　   60
*重量　　　　　　　　　　   kgs　　　　　　　　　　　   20
刀長　　　　　　　　　　  mm　　　　　　　　　　　　450

刀直徑（無相鄰刀）           mm　　　　　　           125/250
*交換時間                     （T-T）sec　　　　　　　　　　　6
*交換時間                     （C-C）sec　　　　　　　　　　 12
其他
氣壓源　　　　　　　　　　　    kgs/cm2　　　　　　　　     6
占地面積（長*寬*高）            mm　   6030*4000*3600　　6700*4300*3900
機械淨重　　　　　　　　　     kgs　　　　　　　29000　　　　　　　30000
裝箱重量　　　　　　　　　     kgs　　　　　　　33000　　　　　　　34000
※本公司保有設計變更此目錄規格等之權利。
