詳細介紹

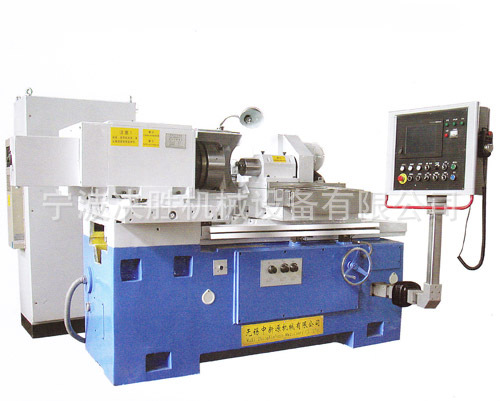

高精密數控自動測量內圓磨床產品結構特點：
機床導軌采用澆鑄件，剛性好，變形小。
機床導軌采用平-V型導軌，剛性強，滑動性能好。
機床進給機構導軌采用十字交叉滾動導軌，具有剛性強，滑動阻力小等特點。
機床進給機構傳動采用伺服電機控制滾珠絲桿進行進給及修整補償。
電氣控制系統采用進口原器件。機床磨削參數可通過觸摸屏輸進輸出，操作簡單方便。
機床伺服系統控制的進給具有精度高、誤差小、速度快的特點。機床夾具可有用戶作多種選擇。由三爪卡盤、液壓動力卡盤及液壓薄膜模式夾緊夾具。
機床砂輪主軸也有兩種形式可選擇：一種是機械式砂輪軸，另一種時電動砂輪軸。電動砂輪軸由靜止式變頻器作無級調速
機床可配置端面磨削裝置，一次裝夾可完成內孔及端面磨削，保證工件端面與內孔的垂直度。
高精密數控自動測量內圓磨床主要技術參數：
機床型號 | MBK2120 | MBDK2120 | |
| 磨削孔徑 | φ20-φ200 | φ20-φ200 | |
| 磨孔大深度 | 50 | 70 | 70 |
200 | 200 | 200 | |
| 工件大旋徑 | 罩內 | φ400 | φ400 |
罩外 | φ600 | φ500 | |
| 床頭箱回轉角度（°） | 30° | 30° | |
| 工件轉速(r/min) | 100-500(無極)Stepless | 100-500(無極)Stepless | |
| 砂輪轉速(r/min) | 4000.6000.11000 | 4000.6000.11000 | |
| 端磨轉速（r/min） | / | 4650 | |
| 工作臺大行程 | 800 | 600 | |
| 工作臺運動速度（m/min） | 0.1-6 | 0.1-6 | |
| 工作臺修整速度（m/min） | 0.1-2 | 0.1-2 | |
| 進給分辨率 | 0.001 | 0.001 | |
| 機床總功率 | 約9 | 約9 | |
| 機床外形尺寸 | 2100*2120*1700 | 2100*2120*1950 | |
| 機床重量 | 3400 | 3700 | |
| 工作精度 | 圓度 | 0.002 | 0.002 |
| 圓柱度 | 0.004 | 0.004 | |
| 端面對孔內垂直度 | / | 0.015 | |
| 尺寸分散 | 0.015 | 0.015 | |
| 粗糙度(μm) | Ra0.63 | Ra0.63 | |
| 端面粗糙度 | / | Ra1.25 | |
20多年專業制造，歡迎詢問，是您加工制造的好幫手，耐用持久，價格實惠，20多年*，以加工視頻為證。
