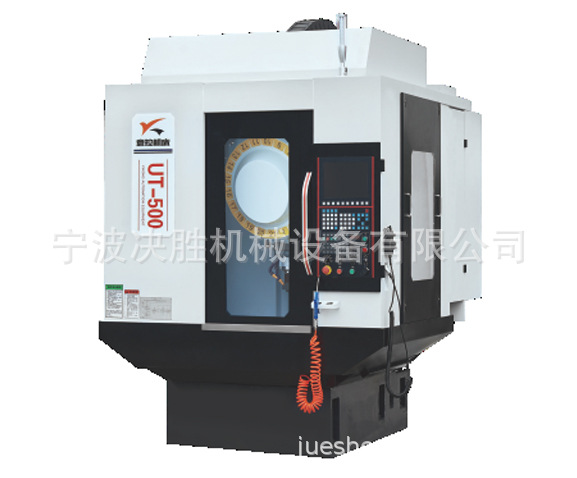

UT500鉆攻中心

   高速鉆銑攻牙機UT500（鉆攻機）是我公司獨立開發的一款專門針對于加工產品有高精度、高光挈堵要求的客戶所開發，具有高速度、高精度、高效率、高速攻牙、高速換刀等特性。

一、機床結構、切削特點及使用行業介紹：

     機床總體布局為底座固定：工作臺在托板上作X向移動；托板在底座上作Y向移動;立柱固定在底座上；主軸箱體在主軸上作Z向移動。

     本機床采用中國臺灣夾臂式刀庫，具有換刀速度快，刀庫品質穩定，且刀庫容量高達21把，為多規格，中小批量的零部件加工，節約出大量的*更換、對刀、試切、等輔助時間。本機外形設計緊湊，加工速度效率高，占地面積省的特點，特別適合汽摩配，電動工具，閥門，等行業零部件鉆、攻、鏜、銑的高效加工。

二、機床特色

1、機床結構

      均采用優質鑄件及箱型結構設計制造而成，經退火處理，消除內應力，材質堅韌，加上箱型結構設計。高剛性機體結構，使本機具有足夠之剛性及強度整機展現耐電切削能力及重現精度高之特性。

2、三軸絲桿：

     均采用中國臺灣PMI高精度滾珠螺桿，配合兩端支撐座的鎖拉設計，能消除轉動背隙并預先補償溫度升造成之差誤，確保定位精度。

3、主軸馬達：

     本機采用CTB高轉速伺服馬達，使用本機正在高速、低速及輕、重切削都有非常好的表現（功率達3.7/5.5KW）。

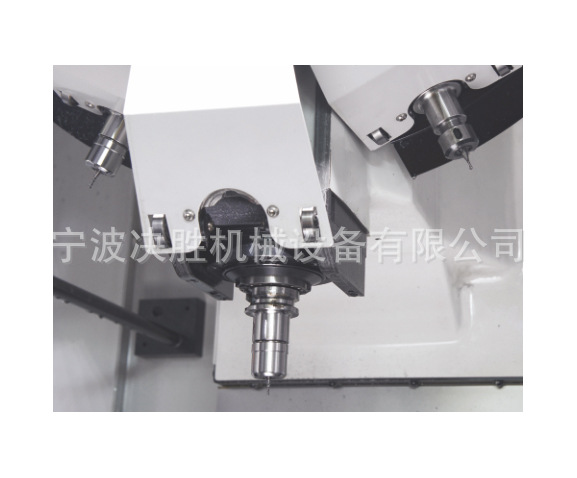

4、主軸：

      本機床采用中國臺灣機械主軸單元，直徑達100mm。其在低速，銑削能力上優勢尤為凸顯。

5、刀庫：

      本機采用中國臺灣16把機械手刀庫，基于中國臺灣技術，機械結構優良，品質穩定，其經過多年來的使用情況，獲得廣大用戶高度認可。

6、電氣箱：

      電氣箱裝有熱交換器散熱容易，確保系統穩定，外部配線部分有保護蛇管，能耐熱、耐油水。

7、潤滑系統：

      本機自動脫壓式潤滑系統集中給油，以*脫壓間歇式供油系統，以定時、定量、定壓、個別方式提供每個潤滑點適時、適量之給油，確保每一潤滑位置確時得到潤滑油，使機械長時間運作無后顧之憂。

8、全封閉式板金：

      在現今環境保護及對操作人員安全考慮強烈要求下，公司并對UT700板金設計著重于外觀美、環保及合乎人使用工學。全密封式板金設計，*防止切削液飛濺于機床外，使機床的周圍可保持干凈。

應用范圍

該加工中心廣泛運用于機加工行業  產品加工及零件加工，加工手機金屬邊框機型。精密模具、3C產業零件、汽車零件、航太零件。

 產品UT500主要參數

標準配件:

1.三軸護罩

2.彩色液晶屏幕、石英工作燈

3.基礎墊軌

4.電氣箱及換氣裝置

5.主軸油冷卻配置

6.新代系統

7.工具箱含調整工具

8.手動進給器

9.主軸中心出水裝置
