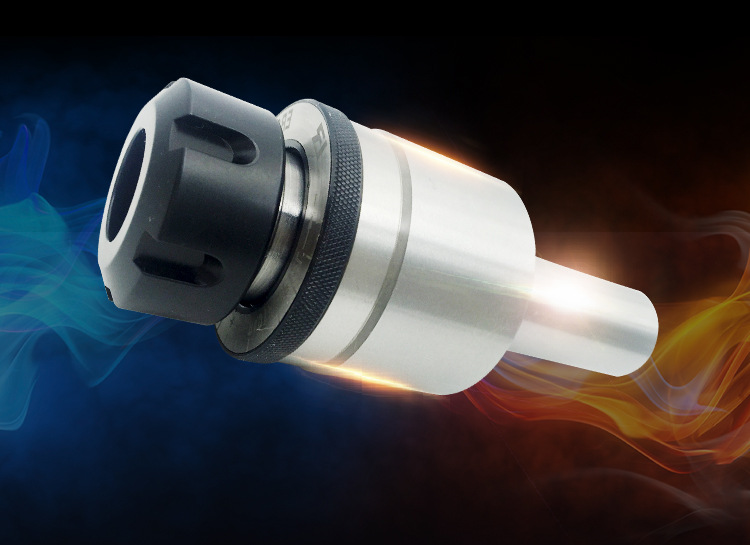

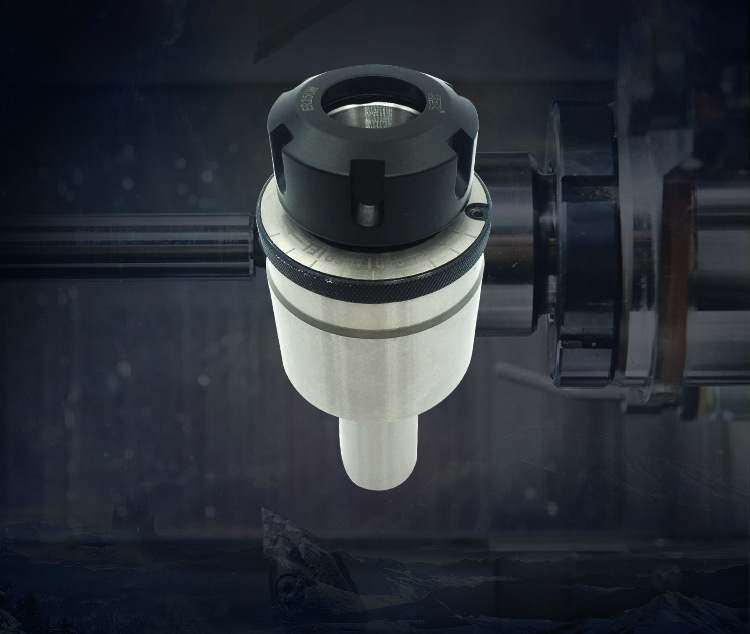

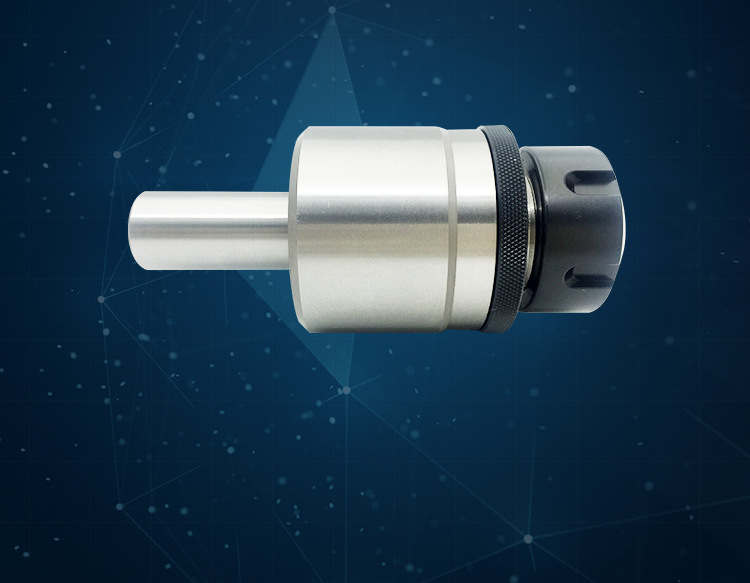

浮動鉸刀柄ER25  SV-FTER25-D20-C

浮動鉸刀柄適用多種機床

 車床、銑床、加工中心、鉆床、專機等。

 在鉸孔加工中您是否被以下問題所困擾：

   ●孔的尺寸擴大，尺寸達不到加工要求

   ●孔的中間大，兩頭小，圓柱度達不到要求

   ●內孔表面粗糙度達不到要求

   ●鉸刀不耐用

   ●孔的直線性差

   ●大批量加工生產時難以保證孔徑尺寸的一致性

                   浮動鉸刀柄 創新工藝

內部的特殊結構可使被夾持鉸刀中心能圍繞機床主軸中心

-------------------------------------------------------------------

◇ 能使所夾持鉸刀自動找正被加工孔的中心，自動調節主軸、保證鉸刀中心線與被加工孔的中心線平行。

◇ 機床主軸通過浮動鉸刀柄，將力矩柔性地傳遞給旋轉的鉸刀。

-------------------------------------------------------------------

壽命更長

主軸和被夾持鉸刀中心在設定的浮動范圍內與被加工件孔中心保持重合，鉸刀全部刀刃全程均勻，這使得鉸刀使用壽命可延長

效率高

加工較深孔時，在鉸刀不磨損的狀況下連續鉸削，被加工孔的圓度、圓柱度、粗糙度提高。提高了生產效率，減少了固定資產投入。

鉸刀在整個鉸孔加工過程中柔性、平穩、均勻地完成鉸削任務，使被鉸孔徑圓度、圓柱度、粗糙度提高

鉸孔工藝

縮減了換刀、對刀等工時， 減小對機床精度高的要求，普通車床、鉆床等也能加工出精度高孔。

---------------------- 產品說明 ----------------------

浮動鉸刀柄可調浮動范圍：

浮動鉸刀柄的使用方法：

1.定心套筒*旋緊時，徑向鎖緊，無浮動間隙。定心套筒盤面刻度每轉過一格，徑向浮動距離增加0.05mm，徑向間隙為1mm。

2.刀柄內部的結構設計可實現鉸刀軸心線在軸向1°范圍內自由浮動，自動補償預加工孔中心與機床主軸之前存在的角度偏差。

鉸孔加工時可能存在大的偏差狀態：

消除以上偏差的操作方法：

       擰緊調整螺母。然后慢慢往回旋轉。

     擰緊調整螺母時，刀具軸心線無角度浮動。調節調整螺母，刀具軸心線可在軸向1°范圍內自由浮動。

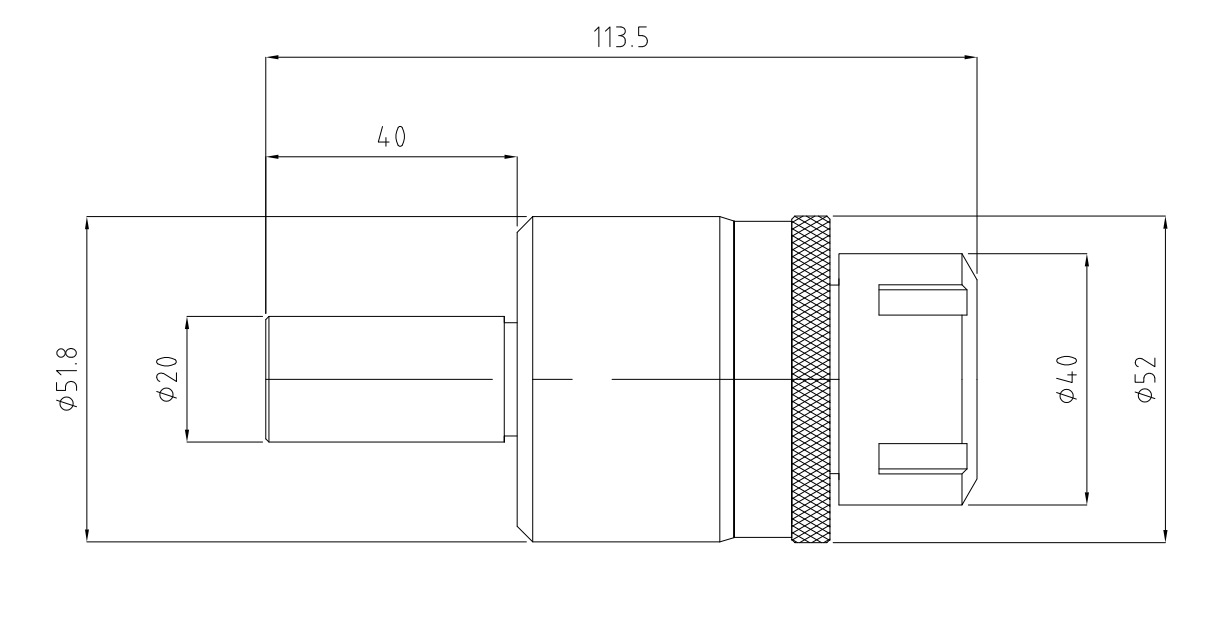

尺寸示意圖：

浮動鉸刀柄ER25   SV-FTER25-D20-C
